Бесщелочные стеклоленты для электроизоляции и композитов

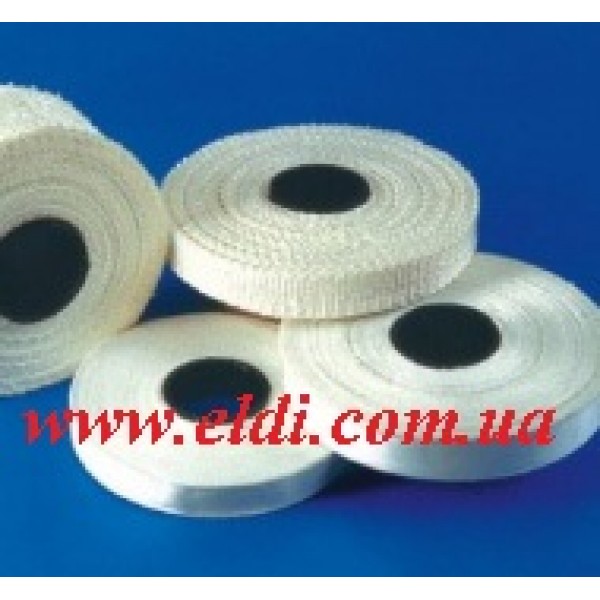

Бесщелочные стекловолоконные ленты класса E-Glass — это специализированный диэлектрический и армирующий материал с минимальным содержанием щелочных оксидов ($\le 0.8\%$), что полностью исключает риск образования внутреннего электролита во влажной среде. Благодаря прецизионному плетению с фиксированной кромкой (краем), лента не распускается при плотной намотке и служит идеальной капиллярной матрицей для пропитки лаками и эпоксидными компаундами. В ассортименте компании ЭЛДИ представлены заготовки толщиной от $0.15\text{ до }0.40\text{ мм}$ и шириной $10,20,25\text{ мм}$, активно используемые конструкторскими бюро, ремонтными службами электротранспорта, авиамоделистами и разработчиками беспилотных авиационных систем (БПЛА).

Бесщелочная стеклолента (E-Glass): Материаловедческий анализ, термодинамика и инженерные расчеты в электроизоляции и БПЛА

Бесщелочное алюмоборосиликатное стекло (E-Glass) является фундаментальным инженерным диэлектриком с уникальным балансом термической стабильности, механического модуля и химической инертности. В сухом (непропитанном) состоянии материал демонстрирует собственную температуру размягчения порядка $+840^{\circ }\text{C}$, что позволяет ему выступать надежной основой для тяжелых промышленных композитных систем.

Технические спецификации материала

• Химический состав основы: ${\text{SiO}}^2$ ($52-56\%$), ${\text{Al}}^2{\text{O}}^3$ ($12-16\%$), $\text{CaO}$ ($16-25\%$), ${\text{B}}^2{\text{O}}^3$ ($5-10\%$), Щелочные оксиды (${\text{Na}}^2\text{O}+{\text{K}}^2\text{O}\le 0.8\%$).

• Класс нагревостойкости: C. Собственная стойкость чистого стекловолокна достигает $+550^{\circ }\text{C}$ без деструкции. Предел долговременной эксплуатации изолированного узла определяется термоиндексом лака: до $+180^{\circ }\text{C}$ (Класс H, эпоксидные смолы) и свыше $+220^{\circ }\text{C}$ (Класс C, кремнийорганические системы).

• Стойкость к агрессивным средам: Полная инертность к трансформаторным, моторным маслам, алифатическим углеводородам (бензин, ДТ), спиртам и слабым растворам кислот. Не подвержен гниению, гидролизу и плесени.

• Поверхность и электрика: Плотность $120-380{\text{ г/м}}^2$ (толщина $0.15-0.40\text{ мм}$). Диэлектрическая прочность: сухая $\ge 1.5-2.5\text{ кВ/мм}$; после пропитки под вакуумом ($VPI$) — $20-35\text{ кВ/мм}$.

Мировой материаловедческий вектор усовершенствования E-Glass матриц

Ведущие научно-исследовательские институты мира фокусируются на решении проблемы трибохимического износа и оптимизации межфазного сцепления:

1. США (Аргоннская национальная лаборатория / Университет Огайо): Исследуют микроабразивное разрушение волокон из-за сухого трения нитей утка и основы при вибрациях в трансформаторах. Внедрение плазменной модификации поверхности ленты ($PECVD$) для нанесения органосилановых апертур позволило снизить внутренний коэффициент трения волокон в $2.8$ раза.

2. Китай (Харбинский ТУ / Шанхайский институт керамики CAS): Интегрируют в структуру матрицы ультрадисперсные нанопластинки нитрида бора ($h-BN$). Модифицированная лента толщиной $0.15-0.2\text{ мм}$ снижает тепловое сопротивление изоляции статора на 45%, улучшая теплоотвод от медных шин.

3. Швеция (Чалмерский ТУ / RISE): Защищают высоковольтные инверторные двигатели от эффекта короны. Они разрабатывают методику пропитки стеклолент фторполимерными гелями «зеленой химии» для ликвидации воздушных микропустот внутри плетения.

4. Аргентина (Институт INTEMA): Минимизируют гидролитическую деградацию в тропических условиях. Введение нано-оксида циркония ($Zr{O}^2$) в замасливатель создает барьер против диффузии ионов воды к хрупкому силикатному каркасу.

Инженерный расчет удельной прочности лонжерона БПЛА

Для конструкторов беспилотных систем удельная прочность — это отношение предела прочности ($\sigma$) к плотности ($\rho$).

Рассчитаем композит на основе стеклоленты $0.2\text{ мм}$ (${\rho }^f=2.54{\text{ г/см}}^3$, ${\sigma }^f=2200\text{ МПа}$) и эпоксидной смолы (${\rho }^m=1.20{\text{ г/см}}^3$, ${\sigma }^m=70\text{ МПа}$) при массовой доле стекла $W^f=55\%$.

• Объемная доля волокна ($V^f$): $V^f=\genfrac{}{}{0ex}{}{0.55/2.54}{(0.55/2.54)+(0.45/1.20)}\approx 0.366(36.6\%)$

• Объемная доля смолы ($V^m$): $V^m=1-V^f=0.634(63.4\%)$

• Плотность готового композита (${\rho }^c$): ${\rho }^c=2.54\cdot 0.366+1.20\cdot 0.634\approx 1.691{\text{ г/см}}^3$

• Прочность вдоль лонжерона (${\sigma }^c$): Учитывая коэффициент тканой структуры ${\eta }^l=0.8$:

  $${\sigma }^c={\sigma }^f\cdot V^f\cdot {\eta }^l+{\sigma }^m\cdot V^m=2200\cdot 0.366\cdot 0.8+70\cdot 0.634\approx 688.5\text{ МПа}$$

• Технологические правила пропитки лаками (Классы H и C)

  Выбор жидкой фазы определяет температурный предел всей системы.
